Vesta30(G4)
La centrale di allarme che protegge le tue cose pił importanti


VESTA30 è un sistema di allarme antintrusione che gestisce fino a 40 linee cablate e wireless indipendenti e fino a 8 gruppi di parzializzazione. È caratterizzato da una grande semplicità di utilizzo e configurazione, grazie alla moderna interfaccia a display touch, e da una elevata affidabilità. Insieme al suo basso costo, lo rendono ideale per installazioni piccole e medie, potendo soddisfare anche esigenze avanzate.

Il cuore di VESTA30 è la sua Unità Centrale che supervisiona tutte le linee e i comandi dell'utente. La centralina elettronica permette di gestire in modo nativo 10 linee cablate indipendenti (oltre una linea sabotaggio dedicata). Tramite gli espansori ARGO, i lettori di chiave CRONOKEY4 e il display MORFEO è possibile estendere il numero di linee cablate. Tramite l’interfaccia wireless ARGOW, è possibile aggiungere altre linee (fino ad un massimo di 40), associandole a sensori wireless.

L'utente può interagire in locale con il sistema VESTA30, principalmente per l'attivazione e disattivazione, tramite i dispositivi di comando CRONOKEY4 (lettore di chiavi di prossimità), ARES (display touch-screen da incasso 2.4”) e MORFEO (display touch-screen 4.3”). Entrambi i display permettono il controllo completo del sistema e permettono all'installatore di configurare tutti i parametri di funzionamento.

La presenza di 4 uscite programmabili native sulla centralina (espandibili fino a 20) permette la gestione di carichi generici e di piccoli automatismi (come la chiusura automatica di una serranda all'attivazione totale del sistema, o l’accensione delle luci all’apertura della porta d’ingresso).

Il sistema VESTA30 può essere fornito di un comunicatore 4G (integrato, nella versione VESTA30G4, oppure collegato sul bus esternamente) che, in presenza di allarmi, può effettuare una chiamata vocale oppure inviare un SMS, fino a 10 numeri di telefono. Oltre ad indicare il tipo di allarme avvenuto, vengono indicate anche le linee che hanno generato l'allarme. Il messaggio può essere personalizzato.

Inoltre, il comunicatore 4G si collega automaticamente al servizio gratuito Loqed Cloud, tramite il quale l’utente, installando la app Loqed Cloud sul proprio dispositivo Android o iOS, ha la possibilità di interagire con il sistema VESTA30 tramite una connessione dati.

In alternativa al comunicatore 4G o insieme ad esso per aumentare la sicurezza del sistema, è possibile installare la scheda di rete Ethernet APOLLO.Cloud oppure APOLLO.Video. Entrambe utilizzano la connessione Internet cablata per collegarsi al servizio Loqed Cloud. In più, APOLLO.Video abilita la funzione di videoverifica, integrando il sistema di videosorveglianza con quello antintrusione. In caso di allarme, l’utente può visionare un breve video di una telecamera esattamente nel momento in cui è scattato un allarme.

Con il comunicatore 4G, il sistema VESTA30 può essere controllato da remoto anche in assenza di connessione dati, tramite chiamate vocali oppure l’invio di SMS.

Oltre agli eventi di allarme, VESTA30 può inviare anche altri eventi, quali la mancanza o il ripristino della rete elettrica, l’attivazione/disattivazione dei gruppi o gli eventi silenziosi (quali una rapina). In tutti i casi l’evento viene inviato come notifica push (tramite il servizio cloud) oppure SMS.

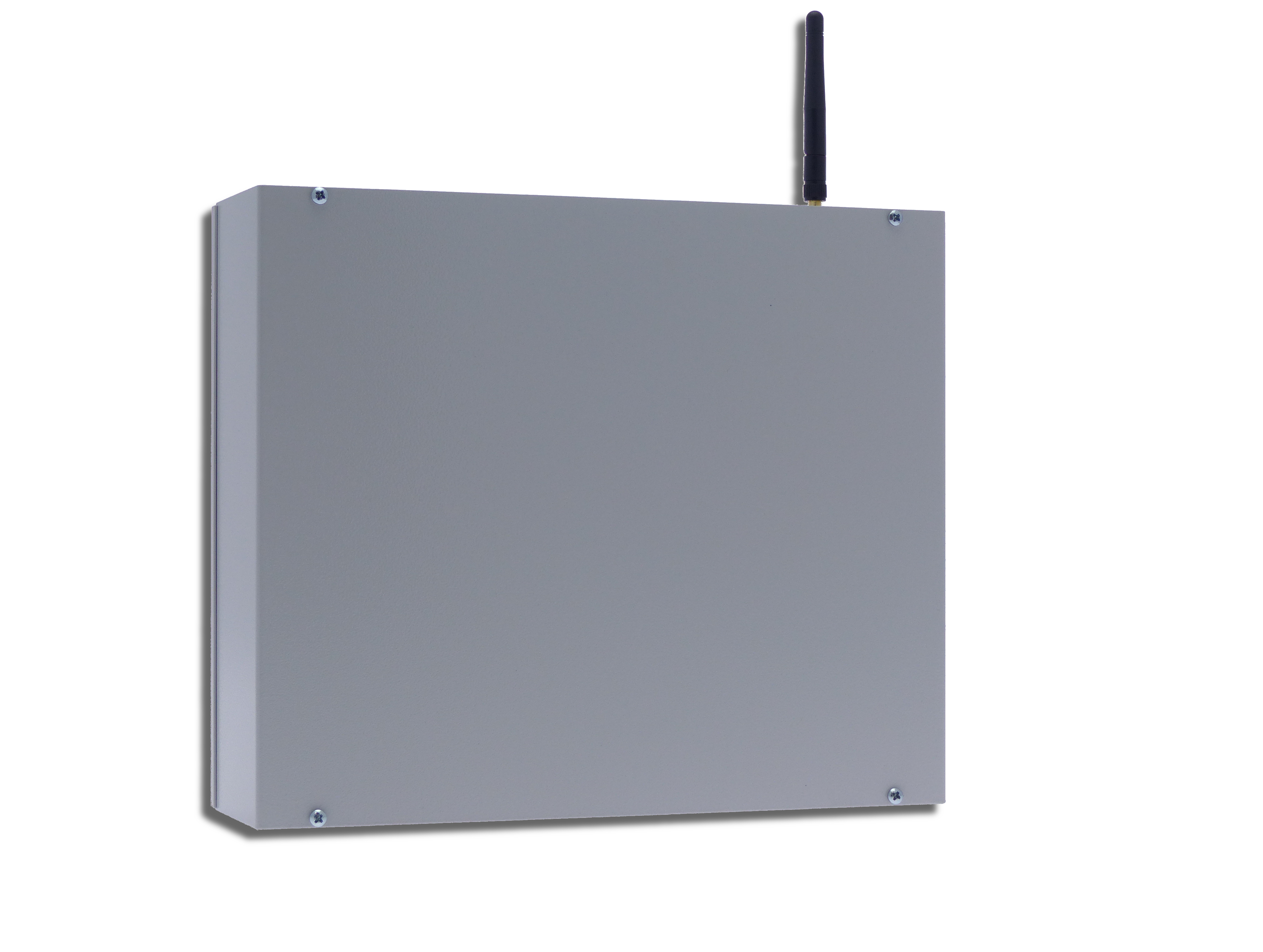

Il contenitore metallico permette l'alloggiamento di una batteria tampone fino a 7Ah che assicura il funzionamento di tutto il sistema per alcune ore, anche in assenza di rete elettrica. La centralina gestisce la batteria in modo intelligente, tenendola sempre sotto carica e controllandone l’efficacia ad intervalli regolari.


VERSIONI LIGHT
Codice kit Unità
centrale

4G
integrato

ARGOW
wireless
Display
VESTA30LT-A VESTA30LT     ARES
VESTA30LT-M VESTA30LT     MORFEO
VESTA30G4LT-A VESTA30G4LT SI   ARES
VESTA30G4LT-M VESTA30G4LT SI   MORFEO
VESTA30WLT-A VESTA30WLT   SI ARES
VESTA30WLT-M VESTA30WLT   SI MORFEO
VESTA30G4WLT-A VESTA30G4WLT SI SI ARES
VESTA30G4WLT-M VESTA30G4WLT SI SI MORFEO
VERSIONI FULL
Codice kit Unità
centrale

4G
integrato

ARGOW
wireless
Display
VESTA30-A VESTA30     ARES
VESTA30-M VESTA30     MORFEO
VESTA30G4-A VESTA30G4 SI   ARES
VESTA30G4-M VESTA30G4 SI   MORFEO
VESTA30W-A VESTA30W   SI ARES
VESTA30W-M VESTA30W   SI MORFEO
VESTA30G4W-A VESTA30G4W SI SI ARES
VESTA30G4W-M VESTA30G4W SI SI MORFEO




  VESTA30/
VESTA30G4
VESTA30LT/
VESTA30G4LT
Numero di linee su centrale 10 + linea AS (24H) + linea KEY
Numero totale di linee gestibili 40 + linea AS (24H) + linea KEY
Tipologia sensori collegabili NC, NA, impulsivo, inerziale, wireless
Collegamenti supportati
  • NC
  • NA
  • Singolo bilanc. (6k8)
  • Doppio bilanc. (6k8/6k8)
  • NC
  • Singolo bilanc. (6k8)
  • Doppio bilanc. (6k8/6k8)
Gruppi 8 4
Modalità di funzionamento delle linee
  • Istantanea
  • Ritardata (con livello)
  • 24H
  • Ultima uscita
  • Evento silenzioso
  • Chiave
  • Istantanea
  • Ritardata
  • 24H
  • Evento silenzioso
  • Chiave
Tempo d'ingresso 10-300 secondi
Tempo d'uscita 10-300 secondi
Tempo di allarme (sirena) 1-7 minuti
Ingressi chiave 1 monostabile/bistabile per l'attivazione/disattivazione di alcuni gruppi (KEY)
Uscite non programmabili
  • 1 uscita positiva SAP per il collegamento ad una sirena auto-alimentata
  • 1 uscita positiva SIR per il collegamento ad una sirena interna
  • 1 relè con contatti liberi C, NA e NC attivato durante un allarme
  • 1 uscita positiva presente quando il sistema è disattivato (per inibire un comunicatore esterno)
  • 1 uscita open-collector attiva quando il sistema è in allarme e l'attivazione è totale (per il collegamento ad una sirena per interni)
Uscite programmabili su centrale
  • 1 relè con contatti liberi C, NA e NC (max 1A)
  • 3 uscite open-collector (max 100mA)
Numero totale di uscite gestibili 20
Dispositivi sul bus
  • Display ARES/MORFEO (max 4)
  • Lettori di chiave CRONOKEY4 (max 4)
  • Espansori ARGO (max 4)
  • Espansori ARGOW (max 1)
  • Comunicatore 4G interno (4GPlug) o esterno (G4Box) (max 1)
  • Scheda di rete APOLLO.Cloud o APOLLO.Video (max 1)
Numero massimo di chiavi di prossimità
30
Numero Utenti (codici)
12
1 Installatore, 1 Amministratore, 10 Utenti
Batteria Al piombo fino a 7Ah con caricabatteria integrato
Controllo automatico ed intelligente di batteria efficiente
Ingresso rete 170-240Vac, 50Hz
Uscita DC alimentatore 14.5V, max 2.0A
Consume di potenza da rete elettrica
<35W

Consumo elettrico in DC

VESTA30: massimo 70mA (senza carichi collegati)
VESTA30G4: <140mA (senza carichi collegati, durante una chiamata)

Contenitore Metallico (300mm x 250mm x 80mm)
Con dispositivo antitamper integrato
  COMUNICATORE 4G (VESTA30G4/G4Box)
Dimensione rubrica 10 numeri
Funzioni per ogni numero - Gruppi
- Notifiche allarmi con chiamata vocale
- Notifiche allarmi con SMS
- Blocco ciclo chiamate
- SMS per anomalia rete elettrica
- SMS per anomalia batteria
- SMS scadenza SIM
- SMS attacco Jammer
- SMS periodico
- SMS credito basso
- SMS (dis)attivazione gruppi
- SMS anomalia comunicazione
- Notifiche allarmi con chiamata vocale
- Notifiche allarmi con SMS
- Blocco ciclo chiamate
- SMS per anomalia rete elettrica
- SMS per anomalia batteria
- SMS scadenza SIM
- SMS attacco Jammer
- SMS periodico
- SMS credito basso
- SMS (dis)attivazione gruppi
- SMS anomalia comunicazione
Connessione Loqed Cloud

Sicura grazie al protocollo TLS v1.2 e ad un certificato digitale unico per ogni APOLLO.

Operazioni via app Loqed Cloud

Attivazioni/disattivazioni (anche parziali), Gestione uscite, Disabilitazione e abilitazione singole linee, Consultazione registro eventi

Notifiche push Disconnessione dal Cloud, Attivazione/disattivazione gruppi, Allarme intrusione (con dettaglio linea allarmata), Allarme sabotaggio, Mancanza e ripristino rete elettrica, Batteria inefficiente, Comunicazione centrale, Evento silenzioso, Jammer 4G, Credito SIM sotto soglia*, Scadenza SIM*
* Queste funzionalità dipendono dall’operatore telefonico e dal tipo di SIM.
Gestione SIM prepagate
  • Data di scadenza SIM (con incremento automatico alla ricarica*)
  • Rilevazione automatica del credito residuo*
  • Notifica credito basso (sotto soglia)*
* Queste funzionalità dipendono dall’operatore telefonico e dal tipo di SIM.
Data e ora Aggiornamento automatico tramite protocollo NTP
Dimensioni 110 x 80 x 30mm (G4Box)
Consumo elettrico <100mA (G4Box)
  APOLLO.Cloud e APOLLO.Video: interfaccia di rete
Connessione
Ethernet 100Mbps su connettore RJ45
Configurazione IP Indirizzo IP dinamico (DHCP) oppure statico
Data e ora
Automatico tramite servizio NTP sul server pool.ntp.org
Sincronizza l'orario di tutto il sistema
Connessione al Cloud Loqed
TLS v1.2 con certificato digitale diverso per ogni scheda APOLLO

Operazioni via Cloud

  • Armare/disarmare gruppi in modo totale o parziale
  • Gestione uscite domotiche
  • Disabilitazione/abilitazione singole linee
  • Consultazione registro eventi
Notifiche push

Disconnessione dal Cloud, Attivazione/disattivazione gruppi, Allarme intrusione (con dettaglio linea allarmata), Allarme sabotaggio, Mancanza e ripristino rete elettrica, Batteria inefficiente, Comunicazione centrale, Evento silenzioso, Jammer 4G, Credito SIM sotto soglia*, Scadenza SIM*

* Queste funzionalità dipendono dall’operatore telefonico e dal tipo di SIM.

Applicazione utente Disponibile per Android e iOS
Numero di telecamere Massimo 10 (solo APOLLO.Video)
Durata video Pre-allarme (configurabile 2-20s) + Post-allarme (configurabile 2-20s)
Compatibilità telecamere Qualsiasi telecamera che trasmette flusso audio/video su protocollo RTSP.
Telecamere ONVIF, per il riconoscimento automatico sulla rete.
Dimensioni 65x50mm (scheda elettronica, senza contenitore)
Consumo elettrico <50mA (APOLLO.Cloud)
<100mA (APOLLO.Video)
  ARGO: espansore ingressi/uscite cablati
Linee di ingresso 5 + linea AS
Uscite 2 open-collector (a negativo), max 100mA
Antisabotaggio Microswitch contro l'apertura del contenitore*, escludibile con ponticello
* Contenitore opzionale
Consumo elettrico <70mA
Dimensioni 65x50mm (solo scheda elettronica)
  ARGOW: espansore wireless
Frequenza di funzionamento 868MHz
Funzionalità sensori
Comunicazione bidirezionale intelligente per minimizzare il consumo
Supervisione continua per rilevare malfunzionamenti o sabotaggi
Segnalazione batteria scarica alla centrale (anomalia)
Antijammer Incluso
Antisabotaggio Microswitch contro l'apertura del contenitore*, escludibile con ponticello
* Contenitore opzionale
Consumo elettrico <70mA
Dimensioni 65x50mm (solo scheda elettronica)
  ARES: display touchscreen 2.4"
Operazioni Tutte le operazioni utente e di programmazione
Accesso utente/installatore Tramite codice oppure chiave di prossimità
Audio Altoparlante integrato per l'emissione di suoni durante l'utilizzo e per la riproduzione di una suoneria campanello
Consumo elettrico <200mA
<50mA (display in standby)
Risoluzione display 320x240, 65000 colori
Montaggio e dimensioni Montaggio ad incasso in scatola tipo 503 oppure a parete con apposita base in ABS (84x124x30mm)
  MORFEO: display touchscreen 4.3"
Operazioni Tutte le operazioni utente e di programmazione
Accesso utente/installatore Tramite codice oppure chiave di prossimità
Audio Altoparlante integrato per l'emissione di suoni durante l'utilizzo e per la riproduzione di una suoneria campanello
Scheda di memoria Presente un slot per scheda di memoria per la visualizzazione di immagini
personalizzate a display non attivo.
Ingresso Compatibile con connessioni di tipo NC
Uscita Di tipo OC (open-collector, a negativo)
Corrente max 100mA
Consumo elettrico <200mA
<50mA (display spento)
Risoluzione display 480x272, full-color
Montaggio e dimensioni A parete su dima di foratura compatibile con le scatole ad incasso tipo 503
(125x85x23mm)
  CRONOKEY4: lettore di chiavi di prossimità
Interfaccia utente 4 spie luminose (rosso, verde, giallo, blu)
Cicalino integrato
Visualizzazione
  • Stato dei gruppi (programmbili)
  • Stato uscita
  • Stato dei gruppi
Operazioni
  • Armare/disarmare totale/parziale
  • Attivazione/disattivazione uscita
  • Armare/disarmare totale/parziale
Ingresso Compatibile solo con connessioni di tipo NC
Uscita Di tipo OC (open-collector, a negativo)
Corrente max 30mA
Distanza minima lettura chiave 1cm
Consumo elettrico <50mA
Contenitore Plastico traslucido con aggancio universale RJ45 (tipo Keystone)
