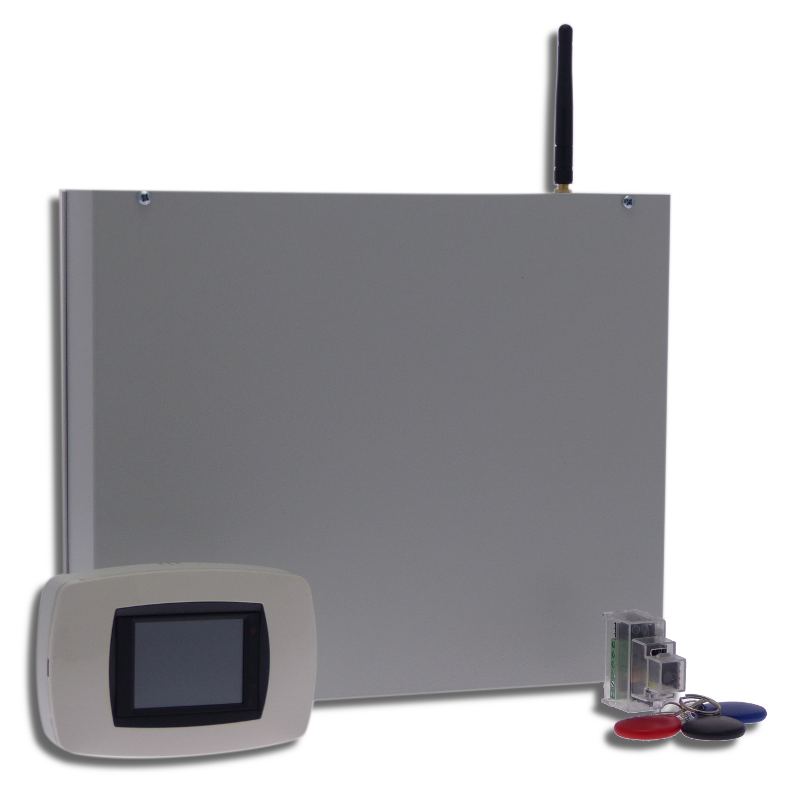

Vesta30(G)
La centrale di allarme che protegge le tue cose pił importanti


VESTA30 è un sistema di allarme antintrusione che gestisce fino a 40 linee cablate e wireless indipendenti e fino a 8 gruppi di parzializzazione. È caratterizzato da una grande semplicità di utilizzo e configurazione, grazie alla moderna interfaccia a display touch, e da una elevata affidabilità. Insieme al suo basso costo, lo rendono ideale per installazioni piccole e medie, potendo soddisfare anche esigenze avanzate.

Il cuore di VESTA30 è la sua Unità Centrale che supervisiona tutte le linee e i comandi dell'utente. La centralina elettronica permette di gestire in modo nativo 10 linee cablate indipendenti (oltre una linea sabotaggio dedicata ed un ingresso chiave). Tramite gli espansori ARGO, i lettori di chiave CRONOKEY4 e il display MORFEO è possibile estendere il numero di linee cablate. Tramite l’interfaccia wireless ARGOW, è possibile aggiungere altre linee (fino ad un massimo di 40), associandole a sensori wireless.

Ogni linea può essere configurata come istantanea, ritardata (anche su diversi livelli per creare un percorso), 24H, evento silenzioso e ultima uscita. Inoltre, tutte le linee possono essere usate come campanello.

L'utente può interagire in locale con il sistema VESTA30, principalmente per l'attivazione e disattivazione, tramite i dispositivi di comando CRONOKEY4 (lettore di chiavi di prossimità), ARES (display touch-screen da incasso 2.4”) e MORFEO (display touch-screen 4.3”). Entrambi i display permettono il controllo completo del sistema e permettono all'installatore di configurare tutti i parametri di funzionamento.

La presenza di 4 uscite programmabili native sulla centralina (espandibili fino a 20) permette la gestione di carichi generici e di piccoli automatismi (come la chiusura automatica di una serranda all'attivazione totale del sistema, o l’accensione delle luci all’apertura della porta d’ingresso).

Il sistema VESTA30 può essere fornito di un comunicatore GSM (integrato, nella versione VESTA30G, oppure collegato sul bus esternamente) che contatta automaticamente fino a 10 numeri di telefono in presenza di allarmi. Oltre ad indicare il tipo di allarme avvenuto, vengono indicate anche le linee che hanno generato l'allarme. La comunicazione telefonica può avvenire sia in modalità vocale, sia con l'invio di un SMS. In entrambi i casi, il messaggio può essere personalizzato.

Il comunicatore GSM può inviare anche messaggi tecnici, quali la mancanza o il ripristino della rete elettrica e l'attivazione/disattivazione del sistema, e gli eventi silenziosi (quali una rapina).

Le principali operazioni di controllo del sistema possono essere fatte anche da remoto con una telefonata vocale, con l'invio di un SMS oppure utilizzando la app ERMES. Predisponendo un opportuno microfono, è possibile effettuare l'ascolto ambientale da remoto mediante una semplice telefonata.

Con la scheda di rete APOLLO, il sistema VESTA30 può essere collegato alla rete locale e quindi ad Internet, tramite un servizio Cloud proprietario sicuro ed affidabile. La app Loqed Cloud, disponibile per sistemi Android e iOS, permette il controllo del sistema VESTA30 tramite una connessione dati.

Il contenitore metallico permette l'alloggiamento di una batteria tampone fino a 7Ah che assicura il funzionamento di tutto il sistema per alcune ore, anche in assenza di rete elettrica. La centralina gestisce la batteria in modo intelligente, tenendola sempre sotto carica e controllandone l’efficacia ad intervalli regolari.

Nelle installazioni più semplici che non necessitano di funzionalità avanzate (come gli 8 gruppi), è disponibile la versione della centrale con suffisso LT (light) che rende ancora più semplice la programmazione di alcuni parametri, evitando che l'installatore venga distratto dai parametri avanzati.

Il contenitore metallico permette l'alloggiamento di una batteria tampone fino a 7Ah che assicura il funzionamento di tutto il sistema per alcune ore, anche in assenza di rete elettrica. La centralina gestisce la batteria in modo intelligente, tenendola sempre sotto carica e controllandone l’efficacia ad intervalli regolari.

VERSIONI LIGHT
Codice kit Unità
centrale

GSM
integrato

ARGOW
wireless
Display
VESTA30LT-A VESTA30LT     ARES
VESTA30LT-M VESTA30LT     MORFEO
VESTA30GLT-A VESTA30GLT SI   ARES
VESTA30GLT-M VESTA30GLT SI   MORFEO
VESTA30WLT-A VESTA30WLT   SI ARES
VESTA30WLT-M VESTA30WLT   SI MORFEO
VESTA30GWLT-A VESTA30GWLT SI SI ARES
VESTA30GWLT-M VESTA30GWLT SI SI MORFEO

VERSIONI FULL
Codice kit Unità
centrale

GSM
integrato

ARGOW
wireless
Display
VESTA30-A VESTA30     ARES
VESTA30-M VESTA30     MORFEO
VESTA30G-A VESTA30G SI   ARES
VESTA30G-M VESTA30G SI   MORFEO
VESTA30W-A VESTA30W   SI ARES
VESTA30W-M VESTA30W   SI MORFEO
VESTA30GW-A VESTA30GW SI SI ARES
VESTA30GW-M VESTA30GW SI SI MORFEO




  VESTA30/
VESTA30G
VESTA30LT/
VESTA30GLT
Numero di linee su centrale 10 + linea AS (24H) + linea KEY
Numero totale di linee gestibili 40 + linea AS (24H) + linea KEY
Tipologia sensori collegabili NC, NA, impulsivo, inerziale
Collegamenti supportati
  • NC
  • NA
  • Singolo bilanc. (6k8)
  • Doppio bilanc. (6k8/6k8)
  • NC
  • Singolo bilanc. (6k8)
  • Doppio bilanc. (6k8/6k8)
Gruppi 8 4
Modalità di funzionamento delle linee
  • Istantanea
  • Ritardata (con livello)
  • 24H
  • Ultima uscita
  • Evento silenzioso
  • Istantanea
  • Ritardata
  • 24H
  • Evento silenzioso
Tempo d'ingresso 10-300 secondi
Tempo d'uscita 10-300 secondi
Tempo di allarme (sirena) 1-7 minuti
Ingressi chiave 1 monostabile/bistabile per l'attivazione/disattivazione di alcuni gruppi (KEY)
Uscite non programmabili
  • 1 uscita positiva SAP per il collegamento ad una sirena auto-alimentata
  • 1 uscita positiva SIR per il collegamento ad una sirena interna
  • 1 relè con contatti liberi C, NA e NC attivato durante un allarme
  • 1 uscita positiva presente quando il sistema è disattivato (per inibire un comunicatore esterno)
  • 1 uscita open-collector attiva quando il sistema è in allarme e l'attivazione è totale (per il collegamento ad una sirena per interni)
Uscite programmabili su centrale
  • 1 relè con contatti liberi C, NA e NC (max 1A)
  • 3 uscite open-collector (max 100mA)
Numero totale di uscite gestibili 20
Dispositivi sul bus
  • Display ARES (max 10)
  • Lettori di chiave CRONOKEY4 (max 10)
  • Espansori ARGO (max 4)
  • Comunicatore GSM interno o esterno ERMES (max 1)
  • Scheda di rete APOLLO (max 1)
Il numero massimo di dispositivi sul bus è 10
Numero massimo di chiavi di prossimità
30
Numero Utenti (codici)
12
1 Installatore, 1 Amministratore, 10 Utenti
Batteria Al piombo fino a 7Ah con caricabatteria integrato
Controllo automatico ed intelligente di batteria efficiente
Ingresso rete 170-240Vac, 50Hz
Uscita DC alimentatore 14.5V, max 2.0A
Consume di potenza da rete elettrica
<35W

Consumo elettrico in DC (senza carichi)

VESTA30: <70mA
VESTA30G: <100mA (in chiamata)
Contenitore Metallico (300mm x 250mm x 80mm)
Con dispositivo antitamper integrato
  COMUNICATORE GSM (solo VESTA30G e VESTA30GLT)
Dimensione rubrica 10
Funzioni su ogni numero - Gruppi
- Notifiche allarmi con chiamata vocale
- Notifiche allarmi con SMS
- Blocco ciclo chiamate
- SMS per anomalia rete elettrica
- SMS per anomalia batteria
- SMS scadenza SIM
- SMS attacco Jammer
- SMS periodico
- SMS credito basso *
- SMS (dis)attivazione gruppi
- SMS anomalia comunicazione
* Soglia impostabile, solo con SIM compatibili
- Notifiche allarmi con chiamata vocale
- Notifiche allarmi con SMS
- Blocco ciclo chiamate
- SMS per anomalia rete elettrica
- SMS per anomalia batteria
- SMS scadenza SIM
- SMS attacco Jammer
- SMS periodico
- SMS credito basso
- SMS (dis)attivazione gruppi
- SMS anomalia comunicazione
* Soglia impostabile, solo con SIM compatibili
Gestione da remoto
  • Stato gruppi (armati/disarmati)
  • Stato linee (bilanciata, disabilitata, memoria di allarme)
  • Armare/disarmare gruppi
  • Abilitazione/disabilitazione singole linee
  • Ascolto ambientale*
* Microfono opzionale
Gestione SIM prepagate
  • Data di scadenza SIM (con incremento automatico alla ricarica*)
  • Rilevazione automatica del credito residuo*
  • Notifica credito basso (sotto soglia)*
* Solo su SIM compatibili
Data e ora Aggiornamento automatico
Funzioni app per Android/iOS
  • Comunicazione tramite SMS (basta una SIM a consumo, no dati)
  • Gestione di più sistemi di allarme nella stessa app
  • Invio comandi (attivazione, disattivazione, (dis)abilitazione linea)
  APOLLO Cloud: interfaccia di rete
Connessione
Ethernet 100Mbps su connettore RJ45
Configurazione IP Indirizzo IP dinamico (DHCP)
Data e ora
Automatico tramite servizio NTP sul server pool.ntp.org
Sincronizza l'orario di tutto il sistema
Connessione al Cloud Loqed
TLS v1.2 con certificato digitale diverso per ogni scheda APOLLO

Operazioni via Cloud

  • Armare/disarmare gruppi in modo totale o parziale
  • Gestione uscite domotiche
  • Disabilitazione/abilitazione singole linee
  • Consultazione registro eventi
Notifiche push
  • Disconnessione dal Cloud
  • Attivazione/disattivazione gruppi
  • Allarme intrusione (con dettaglio linea allarmata)
  • Allarme sabotaggio
  • Mancanza e ripristino rete elettrica
  • Batteria inefficiente
  • Comunicazione centrale
  • Evento silenzioso
  • Jammer GSM
  • Credito SIM sotto soglia*
  • Scadenza SIM*
* Queste funzionalità dipendono dall’operatore telefonico e dal tipo di SIM.
Applicazione utente
Disponibile per Android e iOS
Dimensioni 65x50mm (scheda elettronica)
Consumo elettrico <50mA
  ARGO: espansore ingressi/uscite cablati
Consumo elettrico <70mA
Dimensioni 65x50mm (solo scheda elettronica)
Linee di ingresso 5 + linea AS
Uscite 2 open-collector (a negativo), max 30mA
Antisabotaggio Microswitch contro l'apertura del contenitore*, escludibile con ponticello
* Contenitore opzionale
  ARGOW espansore wireless
Consumo elettrico <70mA
Dimensioni 65x50mm (solo scheda elettronica)
Frequenza di funzionamento 868MHz
Funzionalità sensori
Comunicazione bidirezionale intelligente per minimizzare il consumo
Supervisione continua per rilevare malfunzionamenti o sabotaggi
Segnalazione batteria scarica alla centrale (anomalia)
Antijammer Incluso
Antisabotaggio Microswitch contro l'apertura del contenitore*, escludibile con ponticello
* Contenitore opzionale
  ARES: display touchscreen 2.4"
Operazioni Tutte le operazioni utente e di programmazione
Accesso utente/installatore Tramite codice oppure chiave di prossimità
Audio Altoparlante integrato per l'emissione di suoni durante l'utilizzo e per la riproduzione di una suoneria campanello
Consumo elettrico <200mA
<50mA (display in standby)
Risoluzione display 320x240, 65000 colori
Montaggio e dimensioni Montaggio ad incasso in scatola tipo 503 oppure a parete con apposita base in ABS (84x124x30mm)
  MORFEO: display touchscreen 4.3"
Operazioni Tutte le operazioni utente e di programmazione
Accesso utente/installatore Tramite codice oppure chiave di prossimità
Audio Altoparlante integrato per l'emissione di suoni durante l'utilizzo e per la riproduzione di una suoneria campanello
Scheda di memoria Presente un slot per scheda di memoria per la visualizzazione di immagini
personalizzate a display non attivo.
Ingresso Compatibile con connessioni di tipo NC
Uscita Di tipo OC (open-collector, a negativo)
Corrente max 100mA
Consumo elettrico <200mA
<50mA (display spento)
Risoluzione display 480x272, full-color
Montaggio e dimensioni A parete su dima di foratura compatibile con le scatole ad incasso tipo 503
(125x85x23mm)
  CRONOKEY4: lettore di chiavi di prossimità
Interfaccia utente 4 spie luminose (rosso, verde, giallo, blu)
Cicalino integrato
Visualizzazione
  • Stato dei gruppi (programmbili)
  • Stato uscita
  • Stato dei gruppi
Operazioni
  • Armare/disarmare totale/parziale
  • Attivazione/disattivazione uscita
  • Armare/disarmare totale/parziale
Ingresso Compatibile solo con connessioni di tipo NC
Uscita Di tipo OC (open-collector, a negativo)
Corrente max 30mA
Distanza minima lettura chiave 1cm
Consumo elettrico <50mA
Contenitore Plastico traslucido con aggancio universale RJ45 (tipo Keystone)
